Diodos
rápidos o de recuperación rápida. Estos diodos se utilizan en aplicaciones de alta frecuencia, como ser fuentes conmutadas, inversores, sistemas de ultrasonido, etc.

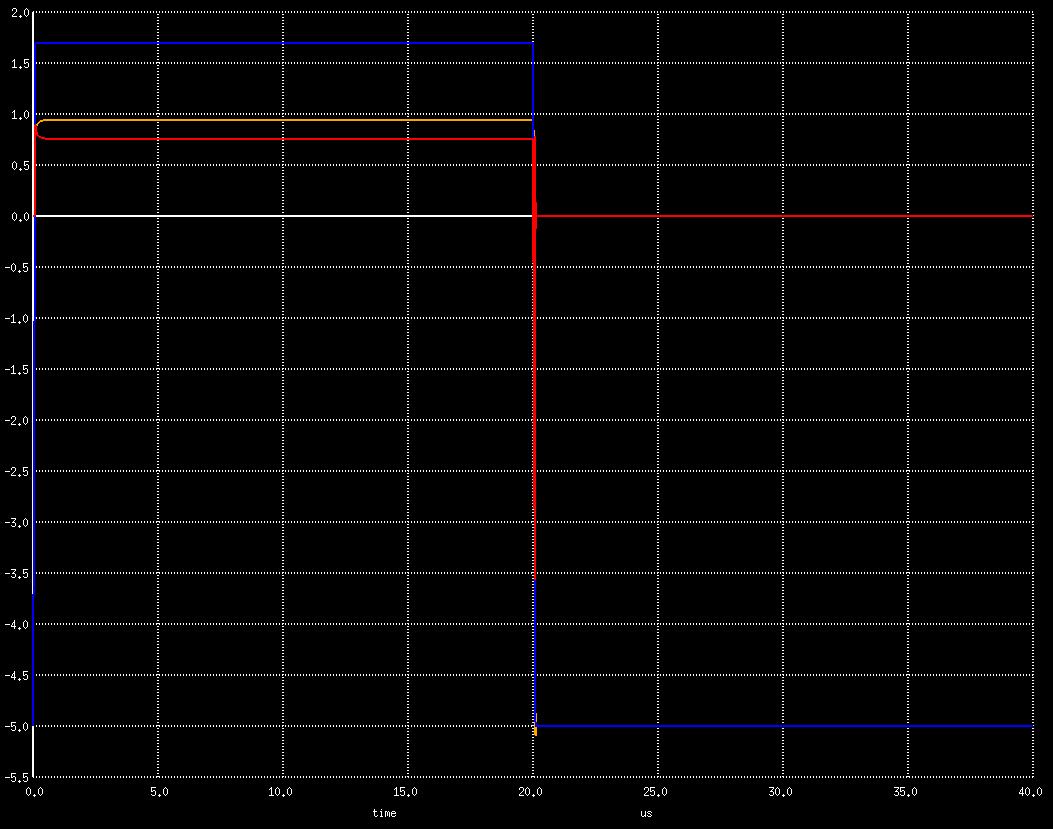

De la gráfica anterior se puede ver que en diodo rápido casi no hay deformación con respecto a la forma de señal del generador. La di/dt usada es como en el caso anterior de 68A/us.

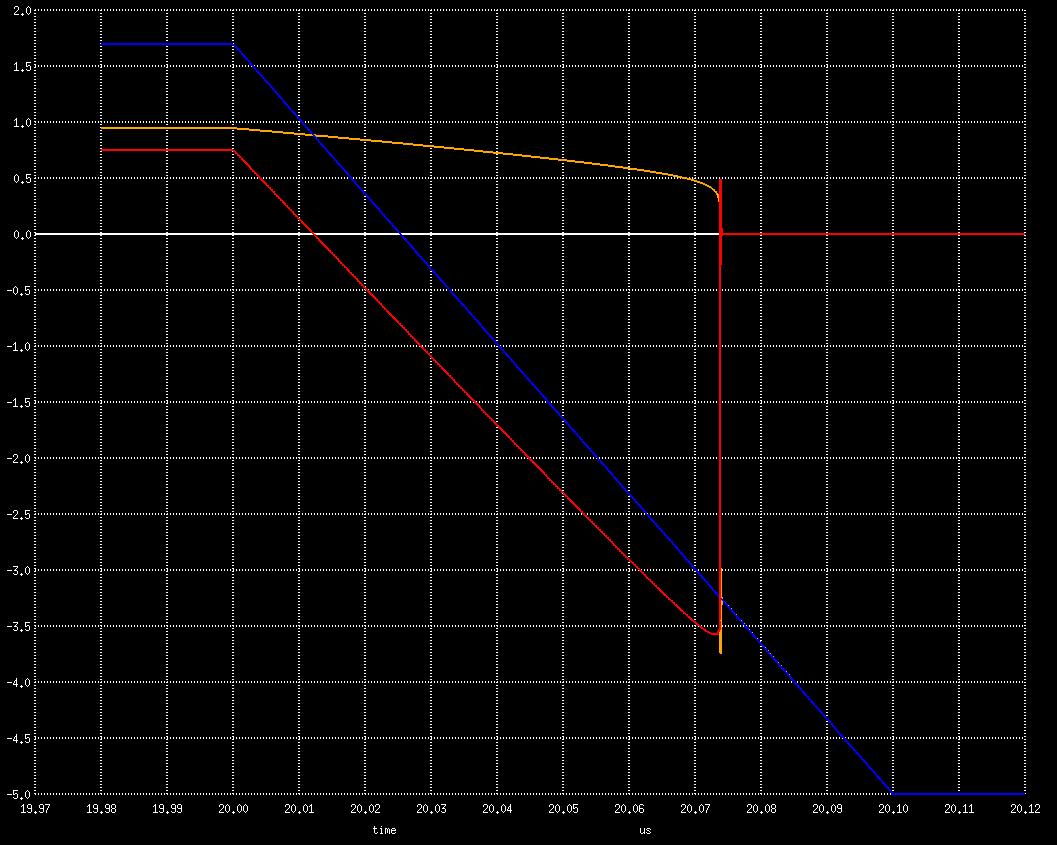

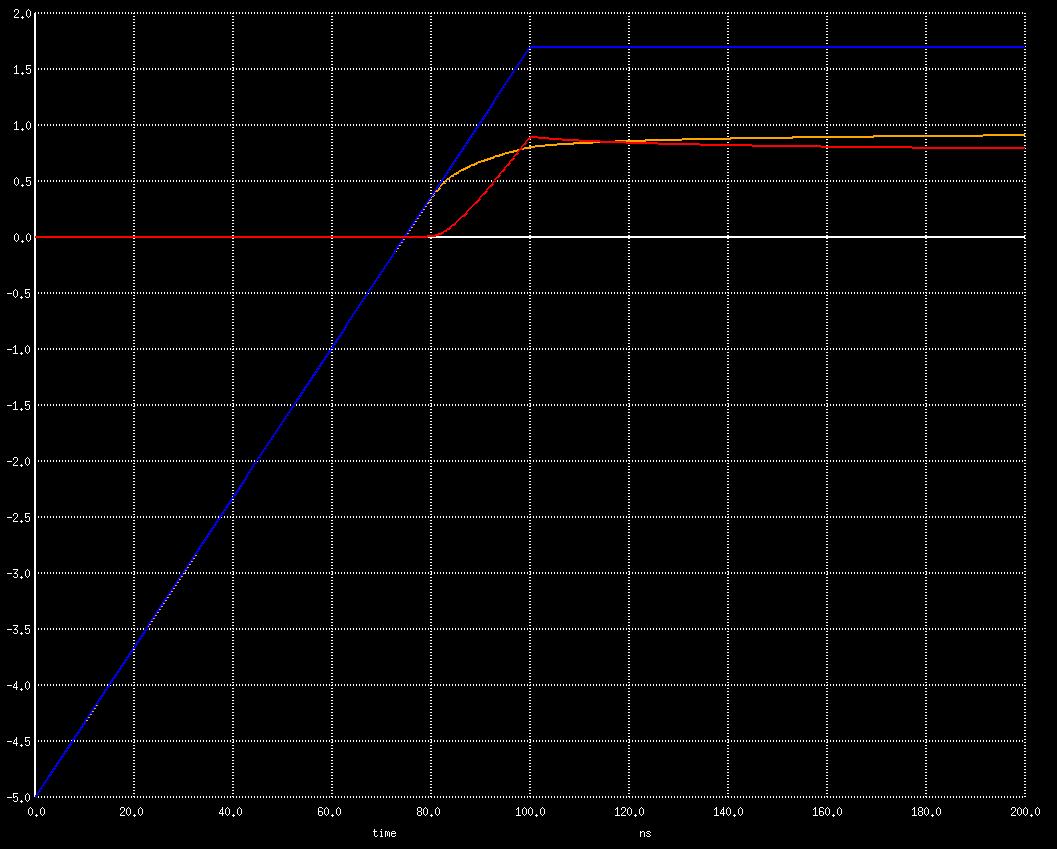

El fabricante en sus hojas de datos da un trr=200ns máximo para una corriente directa de IF=1A y una tensión de ruptura inversa de VR=30V con una di/dt=10A/us, en nuestro caso la tensión de bloqueo inversa es de solamente 5V, pero nuestro di/dt es de 68A/us, es decir tenemos una pendiente más pronunciada, por eso nuestro trr=62ns. Repecto del trf no se aprecian grandes diferencias con un diodo común salvo que el pico de la cresta es más alto, y se extingue en más tiempo.
|
